Máy phân tích mạng vector Ceyear 3672 (4 Cổng)

Giá: Liên Hệ

CÔNG TY TMTECH

100% sản phẩm chính hãng
Sản phẩm chất lượng
Hỗ trợ tư vấn miễn phí
Vận chuyển lắp đặt toàn quốc
Luôn đổi mới về chất lượng

Thông tin liên hệ

Địa chỉ: Tầng 2, số 110 Trần Vỹ, P. Mai Dịch, Q. Cầu Giấy, TP. Hà Nội
Hotline: 0866.779388
hienph@tm-tech.vn

Chi tiết

Ceyear 3672 là thiết bị phân tích mạng vetor đến từ hang Ceyear của Đài Loan. Máy cung cấp nhiều kiểu chuẩn gồm đáp ứng tần số, cổng đơn, đáp ứng cách ly, đáp ứng nâng cao và cổng kép đầy đủ, hiệu chuẩn điện tử…Ngoài ra, máy cung cấp các định dạng hiển thị khác nhau như biên độ logarit, biên độ tuyến tính, sóng đứng, pha, độ trễ nhóm, biểu đồ Smith và tọa độ cực…

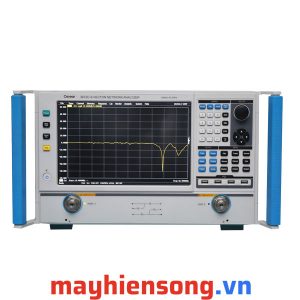

Ceyear 3672 2

Máy phân tích mạng vector Ceyear 3672 được tích hợp sẵn đa dạng kết nối tiêu chuẩn: USB, LAN, GPIB và VGA, v.v. là công cụ không thể thiếu trong quá trình nghiên cứu khoa học và chế tạo hệ thống radar, thông tin liên lạc và định vị.

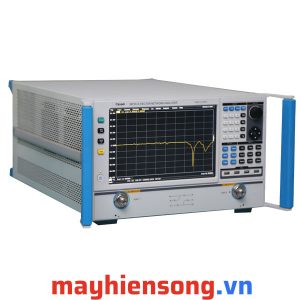

Ceyear 3672 1

Các model của dòng máy phân tích mạng Ceyear 3672:

MODEL	DẢI TẦN
3672A-S	10 MHz đến 13,5 GHz
3672B-S	10 MHz đến 26,5 GHz
3672C-S	10 MHz đến 43,5 GHz

Đặc điểm chính của máy phân tích mạng Ceyear 3672

Các kiểu hiệu chuẩn linh hoạt và tùy chọn, tương thích với nhiều bộ hiệu chuẩn
Máy phân tích mạng vector Ceyear 3672 (4 port) hỗ trợ các bài kiểm tra đa cửa sổ, đa kênh, thực hiện nhanh các chương trình kiểm tra phức tạp
Có sẵn ở nhiều định dạng hiển thị như biên độ logarit, biên độ tuyến tính, sóng đứng, pha, biểu đồ Smith
Với giao diện hiển thị USB, GPIB, LAN và VGA
Màn hình cảm ứng độ phân giải cao 12,1 inch
Ghi / chạy, thao tác một cú nhấp chuột đơn giản hóa đáng kể các bước cài đặt đo lường và cải thiện hiệu quả

Thông số kỹ thuật của máy

3672A/B-S Technical Specifications

Frequency Characteristics
Frequency Range	10MHz～13.5/26.5GHz
Frequency Resolution	1Hz
Frequency Accuracy	±1×10-7（23℃±3℃）
Port Harmonic Suppression
Port 1 Harmonic Suppression	-48dBc（0.01～4GHz）-57dBc（4～26.5GHz）
Port 2 Harmonic Suppression	-13dBc（0.01～4GHz）-18dBc（4～26.5GHz）
Port Power Characteristics
Power Sweep Range	33dB（10～50MHz）30dB（0.05～4GHz） 34dB（4～7GHz） 31dB（7～13.5GHz） 29dB（13.5～20GHz） 25dB（20～26.5GHz）
Max. Output Power	Frequency Range		Port 1Filtering Mode	Port 1High Power Mode	Port 2
	10～50MHz		0dBm	+9dBm	+13dBm
	0.05～4GHz		0dBm	+6dBm	+13dBm
	4～7GHz		+12dBm		+10dBm
	7～13.5GHz		+8dBm		+9dBm
	13.5～20GHz		+6dBm		+6dBm
	20～26.5GHz		+4dBm		+2dBm
Power Linearity（23℃±3℃）	±2.0dB
Network Parameter Characteristics
System Dynamic Range	90dB（0.01～1GHz）120dB（1～4GHz） 127dB（4～10GHz） 120dB（10～20GHz） 115dB（20～24GHz） 110dB（24～26.5GHz）
Effective Directivity	48dB（0.01～2GHz）44dB（2～26.5GHz）
Effective Source Match	40dB（0.01～2GHz）30dB（2～26.5GHz）
Effective Load Match	48dB（0.01～2GHz）44dB（2～26.5GHz）
Reflection Tracking	±0.04dB（0.01～2GHz）±0.05dB（2～26.5GHz）
Transmission Tracking	±0.10dB（0.01～2GHz）±0.12dB（2～26.5GHz）
Others
Amplitude Trace NoisedB rms (1khz IF Bandwidth)		0.050（10～50MHz）0.007（50～500MHz） 0.002（0.5～13.5GHz） 0.003（13.5～20GHz） 0.005（20～26.5GHz）
Phase Trace Noisedeg rms (1khz IF Bandwidth)		0.200（10～50MHz）0.051（50～500MHz） 0.042（0.5～13.5GHz） 0.054（13.5～20GHz） 0.054（20～26.5GHz）
IF Bandwidth		1Hz～5MHz
Amplitude Display Resolution		0.001dB/div
Phase Display Resolution		0.01°/div
Required Value of Reference Level Amplitude Setup		-500～+500dB
Required Value of Reference Level Phase Setup		-500～+500°
General Characteristics
Ports & Connectors		3.5mm (Male), system impedance of 50ohm
Number of Measuring Ports		2-port
Peripheral Interface		USB, GPIB, VGA, LAN
Operating System		Windows 7
Display		12.1 inch high resolution touch screen
Size		W´H´D=426mm×266mm×550mm (without stand and handles）W´H´D=516mm×279.5mm×640mm (with stand and handles）
Max. Power Consumption		400W
Max. Weight		42kg

3672C-S Technical Specifications

Frequency Characteristics
Frequency Range	10MHz～43.5GHz
Frequency Resolutions	1Hz
Frequency Accuracy	±1×10-7（23℃±3℃）
Port Harmonic Suppression
Port 1 Harmonic Suppression	-48dBc（0.01～4GHz）-57dBc（4～13.5GHz） -57dBc（13.5～43.5GHz）
Port 2 Harmonic Suppression	-13dBc（0.01～4GHz）-18dBc（4～13.5GHz） -57dBc（13.5～43.5GHz）
Port Power Characteristics
Power Sweep Characteristics	32dB（10～50MHz）29dB（0.05～4GHz） 28dB（4～13.5GHz） 30dB（13.5～40GHz） 27dB（40～43.5GHz）
Max. Output Power	Frequency Range		Port 1Filtering Mode	Port 1High Power Mode	Port 2
	10～50MHz		-1dBm	+8dBm	+11dBm
	0.05～4GHz		0dBm	+5dBm	+9dBm
	4～13.5GHz		+5dBm		+6dBm
	13.5～40GHz		+7dBm		+7dBm
	40～43.5GHz		+5dBm		+5dBm
Network Parameter Characteristics
System Dynamic Range	74dB（0.01～1GHz）119dB（1～13.5GHz） 115dB（13.5～26.5GHz） 110dB（26.5～35GHz） 105dB（35～43.5GHz）
Effective Directivity	42dB（0.01～13.5GHz）38dB（13.5～40GHz） 36dB（40～43.5GHz）
Effective Source Match	36dB（0.01～2GHz）31dB（2～13.5GHz） 28dB（13.5～40GHz） 27dB（40～43.5GHz）
Effective Load Match	42dB（0.01～13.5GHz）37dB（13.5～40GHz） 35dB（40～43.5GHz）
Reflection Tracking	±0.04dB（0.01～13.5GHz）±0.03dB（13.5～40GHz） ±0.04dB（40～43.5GHz）
Transmission Tracking	±0.1dB（0.01～13.5GHz）±0.16dB（13.5～40GHz） ±0.20dB（40～43.5GHz）
Others
Amplitude Trace NoisedB rms（1kHzIF bandwidth）		0.050（10～50MHz）0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.008（40～43.5GHz）
Phase Trace Noisedeg rms（1kHz IF bandwidth）		0.900（10～50MHz）0.700（50～500MHz） 0.040（0.5～13.5GHz） 0.050（13.5～26.5GHz） 0.060（26.5～43.5GHz）
IF Bandwidth		1Hz～5MHz
Amplitude Display Resolution		0.001dB/div
Phase Display Resolution		0.01°/div
Required Value Of Reference Level Amplitude Setup		-500～+500dB
Required Value Of Reference Level Phase Setup		-500～+500°
General Characteristic
Ports & Connectors		2.4mm (Male), system impedance of 50ohm
Number Of Measuring Ports		2-port
Peripheral Interface		USB, GPIB, VGA, LAN
Operating System		Windows 7
Display		12.1 inch high resolution touch screen
Size		W´H´D=426mm×266mm×600mm（without stand and handles）W´H´D=516mm×279.5mm×690mm（with stand, rear stand and handles）
Max. Power Consumption		500W
Max. Weight		47kg

Một số loại máy đo khác mà bạn có thể tìm hiểu thêm

Ngoài sản phẩm Máy phân tích mạng Ceyear 3672 thì TMTECH vẫn còn rất nhiều gợi ý khác về thiết bị phân tích mạng với khả năng làm việc khác nhau. Bạn có thể thoải mái tham khảo và nếu có bất kì thắc mắc gì về thông tin sản phẩm thì hãy liên hệ đến hotline 0973 747 516 của chúng tôi, TMTECH luôn sẵn sàng hỗ trợ cho bạn
