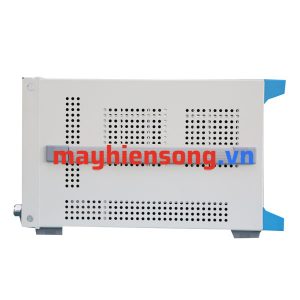

Máy phân tích mạng Ceyear 3656D (300kHz đến 20GHz)
Giá: Liên Hệ
CÔNG TY TMTECH
Thông tin liên hệ
- Địa chỉ: Tầng 2, số 110 Trần Vỹ, P. Mai Dịch, Q. Cầu Giấy, TP. Hà Nội
- Hotline: 0866.779388
- hienph@tm-tech.vn
Máy phân tích mạng vector Ceyear 3656D được thiết kế để sử dụng cho các lĩnh vực truyền thông vô tuyến, truyền hình cáp, dạy học và điện tử ô tô…Máy có thể đo hiệu suất của các thành phần RF như bộ lọc, bộ khuếch đại, ăng-ten, cáp và đầu nối phụ truyền hình cáp…
Ceyear 3656D sử dụng hệ điều hành Windows và có các chức năng hiệu chỉnh lỗi, miền thời gian và trình mô phỏng cố định. Hỗ trợ nhiều định dạng hiển thị như biên độ logarit, biên độ tuyến tính, sóng đứng, pha, độ trễ nhóm, biểu đồ Smith và tọa độ cực, v.v.; Cung cấp nhiều kiểu hiệu chuẩn bao gồm đáp ứng tần số, cổng đơn, cách ly đáp ứng, đáp ứng nâng cao và cổng kép đầy đủ, hiệu chuẩn SOLT nhanh chóng và hiệu chuẩn điện.
Ngoài ra, máy còn có khả năng hiển thị đa kênh và đa cửa sổ, với giao diện USB, giao diện LAN, giao diện GPIB và giao diện VGA. Máy phân tích vector Ceyear 3656D có thể đo nhanh chóng và chính xác các đặc tính về biên độ, pha và độ trễ nhóm của thông số DUT S, với khả năng sửa lỗi hiệu quả và mạnh mẽ.
Đặc điểm chính của máy phân tích mạng Ceyear 3656D
- Dải động lên đến 125dB
- 3656D cung cấp tùy chọn 4 cổng có thể thực hiện tất cả các bài kiểm tra thông số 16 S của mạng 4 cổng bằng một kết nối duy nhất
- Tiếng ồn vết cực thấp mang lại độ chính xác cao hơn cho phép thử
- Cung cấp 64 kênh đo độc lập
- Các chức năng phân tích dữ liệu mạnh mẽ, chẳng hạn như kiểm tra gợn sóng, kiểm tra băng thông và kiểm tra giới hạn, thuận tiện cho người dùng đánh giá sự phù hợp và cải thiện hiệu quả kiểm tra
- Chức năng phân tích miền thời gian làm cấu hình tiêu chuẩn
- Trình mô phỏng cố định có thể mô phỏng các tình huống R&D khác nhau để nhanh chóng nhận được kết quả kiểm tra theo thời gian thực

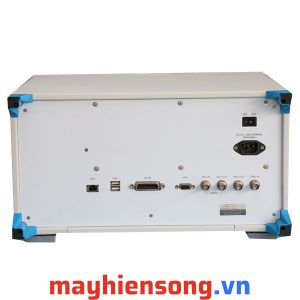

- Giao diện LAN và GPIB, có khả năng điều khiển từ xa và kết nối hệ thống, 4 giao diện USB
Thông số kỹ thuật
| Parameters | 3656D | ||
| Frequency range | 300kHz ～ 20GHz | ||
| Frequency resolution | 1Hz | ||
| Frequency accuracy | ±1×10-6(23℃±3℃) | ||
| System dynamic range IF bandwidth：10Hz |
Frequency range | 2-port | 4-port |
| 300kHz～100MHz | 95dB | 90 dB | |
| 100MHz～1GHz | 110dB | 100 dB | |
| 1GHz～6GHz | 120dB | 115 dB | |
| 6GHz～8GHz | 117dB | 110 dB | |
| 8GHz～10GHz | 115dB | 105 dB | |
| 10GHz～15GHz | 110dB | 100 dB | |
| 15GHz～20GHz | 100dB | 90 dB | |
| Reflection track | 300kHz～10MHz ±0.030dB
10MHz～3GHz ±0.040dB 3GHz～20GHz ±0.050dB |
||
| Transmission track | 300kHz～10MHz ±0.030dB
10MHz～3GHz ±0.040dB 3GHz～6GHz ±0.100dB 6GHz～20GHz ±0.150dB |
||
| Effective directivity | 300kHz～10MHz 46dB
10MHz～3GHz 42dB 3GHz～6GHz 38dB 6GHz～20GHz 36dB |
||
| Effective source match | 300kHz～10MHz 37dB
10MHz～3GHz 37dB 3GHz～6GHz 31dB 6GHz～20GHz 28dB |
||
| Effective load match | 300kHz～10MHz 44dB
10MHz～3GHz 42dB 3GHz～6GHz 38dB 6GHz～20GHz 36dB |
||
| Test points | 1 to 16001 | ||
| IF bandwidth | Min. 1Hz；Max. 5MHz，in 1，2，3，5，7 step | ||
| Port connector type | 3.5mm (male) 50 ohm system impedance | ||
| Number of test ports | 2/4 | ||
| Number of test receivers | 2/4 | ||
| Reference level amplitude setting | Setting range：±500dB
Setting resolution：0.001dB |
||
| Reference phase setting | Setting range：±500°
Setting resolution：0.01° |
||
| Time-base reference output | Output frequency：10MHz Output level：+10dBm±4dB | ||
| Digital interface | GPIB, USB, Ethernet interface and VGA display interface | ||
| Operation system | Windows XP | ||
| Display | 10.4-inch high brightness LCD | ||
| Test domain | Frequency domain, Time domain | ||
| Dimensions | 436×236.5×410 (W×H×D) (including foot pad, foot, lateral stripping, input and output port) | ||
| Power consumption | 150W | ||
| Power supply | 50Hz single phase 220V or 50Hz/60Hz single phase 110V AC | ||
| Weight | 18kg | ||
Ngoài sản phẩm Máy phân tích mạng Ceyear 3656D thì TMTECH vẫn còn rất nhiều gợi ý khác về thiết bị phân tích mạng với khả năng làm việc khác nhau. Bạn có thể thoải mái tham khảo và nếu có bất kì thắc mắc gì về thông tin sản phẩm thì hãy liên hệ đến hotline 0973 747 516 của chúng tôi, TMTECH luôn sẵn sàng hỗ trợ cho bạnMột số loại máy đo khác mà bạn có thể tìm hiểu thêmMột số loại máy đo khác mà bạn có thể tìm hiểu thêm
