RF Adapter Connector: giải pháp tối ưu kết nối tín hiệu RF

RF adapter connector (hay còn gọi là đầu nối chuyển đổi RF) là một thiết bị thụ động được sử dụng để chuyển đổi một loại đầu nối RF này sang một loại đầu nối RF khác. Chẳng hạn, một bộ chuyển đổi có thể giúp kết nối một đầu cáp SMA với một cổng N-type trên thiết bị. Chúng được thiết kế để duy trì trở kháng (impedance) phù hợp (thường là 50 Ohm hoặc 75 Ohm) nhằm giảm thiểu tổn thất tín hiệu và nhiễu sóng.

Tại sao đầu chuyển đổi RF lại quan trọng?

Sự đa dạng của các loại đầu nối RF như SMA, N-type, TNC, BNC, MCX, F-type… đặt ra thách thức về khả năng tương thích khi xây dựng hoặc bảo trì hệ thống. RF adapter connector giúp giải quyết vấn đề này bằng cách:

• Tăng tính linh hoạt: Cho phép các kỹ sư và kỹ thuật viên kết nối các thiết bị không tương thích mà không cần phải thay thế toàn bộ hệ thống cáp.

• Tiết kiệm chi phí: Thay vì mua cáp mới với đầu nối phù hợp, bạn chỉ cần một bộ chuyển đổi nhỏ gọn và giá cả phải chăng.

• Đơn giản hóa việc thử nghiệm và đo lường: Giúp kết nối các thiết bị đo lường (như máy phân tích phổ, máy đo công suất) với các loại đầu nối khác nhau trên thiết bị đang được thử nghiệm.

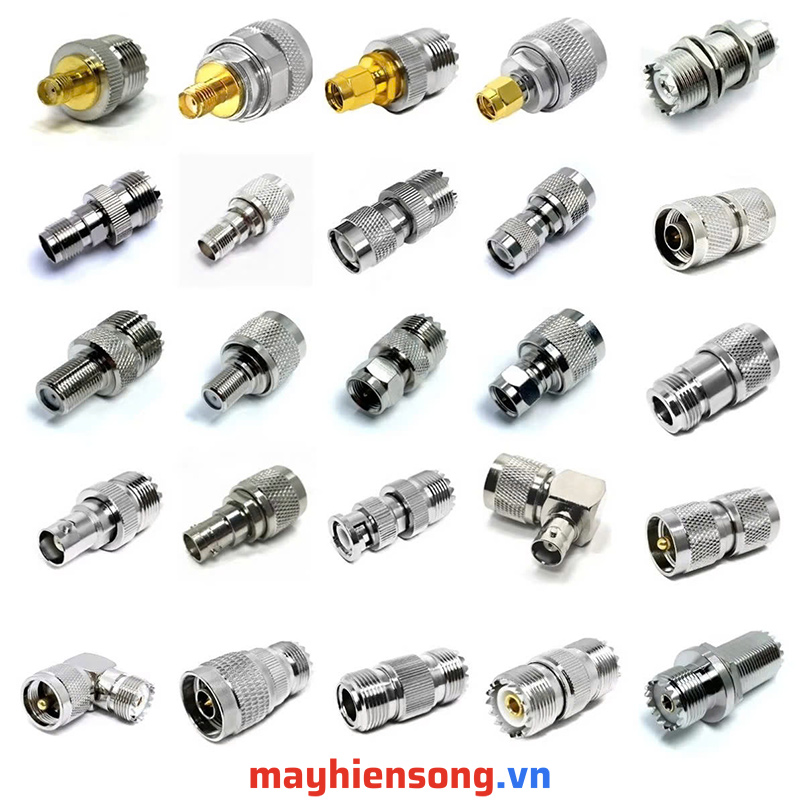

Các loại RF Adapter Connector phổ biến

Trên thị trường có rất nhiều loại RF adapter connector khác nhau, được phân loại theo:

• Giới tính (Gender): Đầu nối đực (male) và đầu nối cái (female).

• Kiểu kết nối: Chuyển đổi giữa hai loại đầu nối cùng giới tính (e.g., N-type Male to SMA Male) hoặc khác giới tính (e.g., N-type Female to SMA Male).

• Số lượng đầu nối:

  • In-series: Cả hai đầu đều là cùng loại (e. SMA Female to SMA Female). Thường dùng để kéo dài cáp.

  • Between-series: Hai đầu là hai loại đầu nối khác nhau (e.g., N-type to SMA).

• Hình dạng:

  • Thẳng (Straight): Loại phổ biến nhất.

  • Góc vuông (Right-Angle): Giúp tiết kiệm không gian và tối ưu hóa việc đi dây trong những khu vực chật hẹp.

  • T-Shape: Cho phép kết nối một đầu vào với hai đầu ra.

Lựa chọn đầu chuyển đổi RF chất lượng cao

Để đảm bảo hiệu suất tốt nhất cho hệ thống của bạn, hãy chú ý các tiêu chí sau khi mua RF adapter connector:

• Vật liệu: Thường được làm từ đồng thau mạ niken hoặc vàng để chống ăn mòn và giảm thiểu tổn thất tín hiệu.

• Trở kháng: Phải phù hợp với hệ thống của bạn (50 Ohm cho viễn thông, ăng-ten; 75 Ohm cho video).

• Dải tần số hoạt động: Đảm bảo bộ chuyển đổi có thể xử lý dải tần số của ứng dụng (ví dụ, DC đến 18 GHz).

• Suy hao chèn (Insertion Loss): Chọn bộ chuyển đổi có suy hao thấp để đảm bảo tín hiệu được truyền tải hiệu quả.

Ứng dụng của RF Adapter Connector

RF adapter connector được sử dụng rộng rãi trong nhiều lĩnh vực:

• Viễn thông và mạng không dây: Kết nối ăng-ten, thiết bị phát sóng, bộ khuếch đại tín hiệu.
• Thiết bị đo lường và thử nghiệm: Nối các đầu dò và thiết bị đo với các cổng trên bảng mạch hoặc thiết bị.
• Hệ thống GPS: Kết nối ăng-ten GPS với bộ thu.
• Phát thanh, truyền hình và video: Đặc biệt là các đầu nối 75 Ohm.

Như vậy, RF adapter connector là một giải pháp đơn giản nhưng hiệu quả để giải quyết các vấn đề về khả năng tương thích trong hệ thống RF. Bằng cách lựa chọn sản phẩm chất lượng cao và phù hợp với nhu cầu, bạn sẽ đảm bảo được hiệu suất tối ưu, tiết kiệm chi phí và tăng tính linh hoạt cho toàn bộ hệ thống. Hãy liên hệ với chúng tôi để được tư vấn và lựa chọn những sản phẩm RF adapter connector chính hãng, chất lượng cao nhất.
