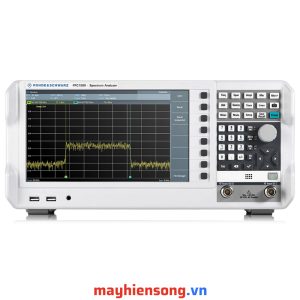

Máy phân tích phổ R&S FPC (5 kHz – 1/2/3 GHz)

Máy phân tích phổ R&S FPC có màn hình lớn nhất, độ phân giải cao nhất trong số bất kỳ máy phân tích phổ cấp thấp nào. Kích thước màn hình và độ phân giải theo cả chiều ngang và chiều dọc lớn hơn có nghĩa là hiển thị nhiều chi tiết tín hiệu hơn với độ rõ nét chưa từng có. Màn hình R&S®FPC cao cấp này thể hiện chất lượng đo tín hiệu vượt trội.

Các điều khiển đơn giản và trực quan đang thay đổi ngành công nghiệp. R&S®FPC kết nối với các nền tảng điều khiển từ xa R&S®InstrumentView cũng như R&S®MobileView qua USB, Ethernet hoặc Wi-Fi. R&S®InstrumentView (phần mềm PC) và R&S®MobileView (ứng dụng iOS/Android) là các ứng dụng điều khiển từ xa tất cả trong một mạnh mẽ đi kèm với R&S®FPC.

Thiết kế độc đáo với cầu VSWR bên trong cho phép R&S®FPC1500 thực hiện các phép đo phản xạ vector một cổng. Tính năng này cho phép đo trở kháng của ăng-ten RF hoặc mạch RF bằng cách hiển thị biểu đồ Smith hoặc đo khoảng cách lỗi để phát hiện các vị trí lỗi trong các cáp RF dài.

Kỹ thuật RF thường yêu cầu kiểm tra các mạch RF thụ động hoặc chủ động không tạo ra bất kỳ tín hiệu RF độc lập nào, chẳng hạn như bộ khuếch đại, bộ lọc hoặc cáp RF. Một máy phân tích phổ độc lập là không đủ, cần có một bộ tạo tín hiệu. R&S®FPC1500 có chức năng tạo tín hiệu theo dõi để đo truyền dẫn trong bộ lọc RF và các phép đo đáp ứng tần số chung.

Máy phân tích phổ R&S FPC có bộ tạo tín hiệu (Signal generator)

R&S®FPC1500 có một nguồn tín hiệu tích hợp với chế độ độc lập. Khả năng độc đáo này cho phép R&S®FPC1500 hoạt động như một bộ tạo tín hiệu sóng liên tục (CW). Nguồn này có thể được sử dụng làm tín hiệu LO (local oscillator) cho các phép đo bộ trộn hoặc làm tín hiệu đầu vào cho các phép đo độ lợi của bộ khuếch đại.

Phân tích điều chế

Các định dạng điều chế kỹ thuật số cơ bản được sử dụng trong nhiều ứng dụng, chẳng hạn như truyền thông trường gần. Máy phân tích phổ R&S FPC hỗ trợ cả phân tích ASK và FSK. Các hiển thị điều chế kỹ thuật số bao gồm biểu đồ vết (trace), biểu đồ mắt (eye diagram), lỗi điều chế và phân tích ký hiệu. Các cài đặt cấu hình chuyên dụng cho Bluetooth® Low Energy (Bluetooth® LE) và hệ thống giám sát áp suất lốp (TPMS) cũng có sẵn. Âm thanh đã giải điều chế được hỗ trợ thông qua loa tích hợp hoặc giắc cắm tai nghe.

Chế độ máy thu

Máy phân tích phổ R&S FPC đi kèm với tùy chọn chế độ máy thu R&S®FPC-K43 để gỡ lỗi nhiễu EMI của bảng mạch, mạch tích hợp hoặc tấm chắn cáp. Bộ tiền khuếch đại R&S®FPC-B22 bù đắp tổn thất ghép nối của các đầu dò và tăng độ nhạy để phát hiện các tín hiệu nhiễu nhỏ. Hiệu quả về chi phí nhưng mạnh mẽ, R&S®FPC có thể phân tích và định vị các nguồn nhiễu trong quá trình phát triển.

Máy phân tích phổ R&S FPC sẵn sàng cho giảng dạy phòng thí nghiệm

Máy phân tích phổ R&S®FPC lý tưởng cho các phòng thí nghiệm nơi sinh viên học về RF. Nó kết hợp khái niệm thân thiện với người dùng với công nghệ tiên tiến và mức giá phải chăng. Màn hình độ phân giải cao 10.1 inch lớn hiển thị mọi chi tiết tín hiệu nên nhiều sinh viên có thể dùng chung một máy phân tích. Phần mềm điều khiển từ xa miễn phí cho phép các giáo sư hỗ trợ hoặc giám sát sinh viên từ xa.

Thông số kỹ thuật của máy phân tích phổ R&S FPC

? Vui lòng xem và download: Brochure & Specifications

♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥
