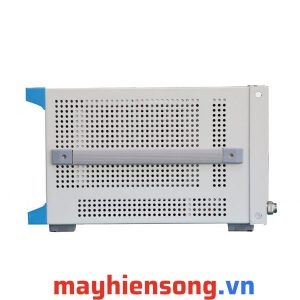

Máy phân tích mạng Saluki S3603D (300 kHz đến 20 GHz)
CÔNG TY TMTECH
Thông tin liên hệ
- Địa chỉ: Tầng 2, số 110 Trần Vỹ, Phường Phú Diễn, TP. Hà Nội
- Hotline: 0866.779388
- hienph@tm-tech.vn
Saluki S3603D là Máy phân tích mạng vector cấu hình mạnh mẽ và hiệu suất cao được sử dụng rộng rãi trong các ngành như viễn thông, truyền hình cáp, điện tử ô tô,… S3603D có khả năng thực hiện phép đo chính xác đối với bộ lọc, bộ khuếch đại, ăng-ten, cáp,… S3603D trang bị màn hình LCD 10,4 inch màn hình và giao diện người dùng thân thiện. Máy cũng hỗ trợ nhiều giao diện kết nối khác nhau như USB, LAN, GPIB và VGA để xây dựng hệ thống đo lường.
S3603D Vector Network Analyzer có các chức năng mạnh mẽ như miền thời gian và miền tần số, đồng thời cung cấp nhiều hiển thị ở các định dạng như độ lớn logarit, độ lớn tuyến tính, tỷ lệ sóng đứng (SWR), pha, độ trễ nhóm, biểu đồ vòng tròn Smith Biểu đồ Smith và tọa độ cực cũng như nhiều hiệu chuẩn bao gồm hiệu chuẩn đáp ứng, một cổng, cách ly đáp ứng và đáp ứng nâng cao, hiệu chuẩn các cổng đôi đầy đủ và hiệu chuẩn điện.
Các tính năng của máy phân tích mạng vector Saluki S3603D
- Dải tần số từ 300 kHz đến 20 GHz
- Dải động rộng tối đa 125 dB
- Các chức năng phân tích dữ liệu mạnh mẽ
- 64 kênh đo độc lập
- Nhiều phương pháp hiệu chuẩn
- Giao diện kết nối chuẩn bao gồm USB, LAN, GPIB, VGA
- Trình mô phỏng cố định có thể mô phỏng các tình huống R&D khác nhau
- Cung cấp tùy chọn 4 cổng có thể kiểm tra tất cả 16 thông số S
Thông số kỹ thuật của máy
| Frequency Range | S3603D: 300 kHz to 20 GHz |
| Frequency Resolution | 1 Hz |
| Frquency Accuracy | ±1×10-6 , (23°C±3°C) |
| System Dynamic Range (2-port) | • 300kHz – 100MHz: 95dB
• 100MHz – 1GHz: 110dB • 1GHz – 6GHz: 120dB • 6GHz – 8GHz: 117dB • 8GHz – 10GHz: 115dB • 10GHz – 15GHz: 110dB • 15GHz – 20GHz: 100dB (IF bandwidth: 10Hz) |
| System Dynamic Range (4-port) | • 300kHz – 100MHz: 90dB
• 100MHz – 1GHz: 100dB • 1GHz – 6GHz: 115dB • 6GHz – 8GHz: 110dB • 8GHz – 10GHz: 105dB • 10GHz – 15GHz: 100dB • 15GHz – 20GHz: 90dB (IF bandwidth: 10Hz) |
| Reflection Track | • 300kHz – 10MHz: ± 0.03dB
• 10MHz – 3GHz: ± 0.04dB • 3GHz – 20GHz: ± 0.05dB |
| Transmission Track | • 300kHz – 10MHz: ±0.03dB
• 10MHz – 3GHz: ±0.04dB • 3GHz – 6GHz: ±0.10dB • 6GHz – 20GHz: ±0.15dB |
| Effective Directivity | • 300kHz – 10MHz: 46dB
• 10MHz – 3GHz: 42dB • 3GHz – 6GHz: 38dB • 6GHz – 20GHz: 36dB |
| Effective Source Match | • 300kHz – 10MHz: 44dB
• 10MHz – 3GHz: 42dB • 3GHz – 6GHz: 38dB • 6GHz – 20GHz: 36dB |
| Test Points | 1 to 16001 |
| Average Factor | 1 to 1024 |
| Channel | Max. 64 independent channels |
| IF Bandwidth | 1Hz – 5MHz (Stepping by 1,2,3,5,7) |
| Magnitude Display Resolution | 0.001dB/div |
| Phase Display Resolution | 0.01°/div |
| Reference Level Magnitude | -500dB to +500dB |
| Input Reference Phase Range | -500° to +500° |
| Port Connector Type | 3.5mm (male), 50 Ω impedance |
| Number of Test Ports | 2 / 4 |
| Number of Test Receivers | 2 / 4 |
| Time-base Reference Output | Output frequency: 10MHz, Output level: +10dBm ± 4dB |
| Peripheral Interface | USB, GPIB, VGA, LAN |
| Operating System | Windows 7 |
| Dimension | 436 (W) × 236.5 (H) × 410 (D) mm |
| Weight | 18 kg |
| Display | 10.4-inch high brightness LCD |
| Power Consumption | Max. 150W |
| Power Supply | 50Hz single phase 220V or 50Hz/60Hz single phase 110V AC |

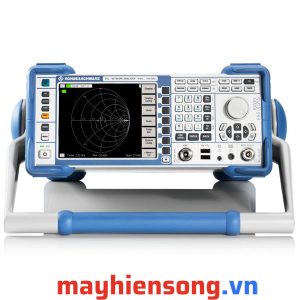

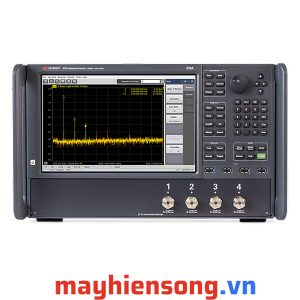

Một số loại máy đo khác mà bạn có thể tìm hiểu thêm
