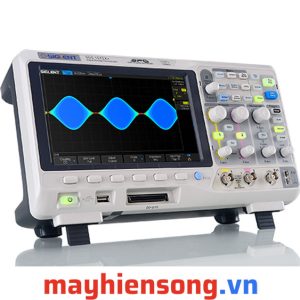

Máy hiện sóng Siglent SDS1202X + (200MHz, 2CH)

Máy hiện sóng Siglent SDS1202X + được sản xuất bởi công ty Siglent tại Trung Quốc. Oscilloscope Siglent SDS1202X + là series mới của hãng được trang bị dải băng thông lớn 200MHz, tốc độ đo là 1 GSa / s bộ nhớ 14 Mpts/kênh. Máy tích hợp các chức năng đo kiểm tra dạng sóng cở bản nhất và các nút chức năng điều khiển thân thiện với người dùng.

Máy hiện sóng Oscilloscope Siglent SDS1202X + sử dụng công nghệ mới nhất SPO. Với công nghệ mới này, máy hiện sóng cho ra các kết quả kiểm tra có độ chính xác,  trung thực cao hơn và độ nhiễu sóng ít hơn các sản phẩm cùng loại khác.

Đặc điểm của Máy hiện sóng Siglent SDS1202X +

• Kiểu kích triger: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout (Dropout), và Pattern
• Giao thức kết nối: IIC, SPI, UART, RS232, CAN, và LIN
• Máy hiện sóng Siglent SDS1202X + video triggers và hỗ trợ HDTV.
• Nhiễu nền thấp với điện áp điều chỉnh từ 500 μV/div đến 10 V/div.
• Bàn phím tích hợp 10 nút chức năng:  Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom và Print
• Có chế độ thu thập phân đoạn (Trình tự), người dùng cài đặt theo từng điều kiện chia dung lượng bản ghi thành nhiều đoạn tối đa 80.000 để giảm thiểu thời gian chết và ghi lại đầy đủ các sự kiện.
• Lưu trữ dạng sóng tối đa tới 80.000 khung hình.
• Tích hợp tính năng đo tự động với 37 thông số đo: hỗ trợ Statistics, Gating measurement, Math measurement, History measurement và Ref measurement.
• Tính toán sóng: +, -, ×, ÷, FFT
• Tính năng Pass / Fail dựa trên phần cứng tốc độ cao.
• 16 kênh Digital (MSO), tốc độ đo là 1 GSa / s và bộ nhớ là 14Mpts/kênh.
• Màn hình LCD 8 inch với độ phân giải độ nét cao  800 * 480.
• Tích hợp đa dạng giao tiếp: USB Host, USB Device, RS-232, Pass/Fail out
• Có thể điều khiển thiết bị từ xa thông qua SCPI.
• Giao diện người dùng thân thiện với nhiều ngôn ngữ.

Các chức năng nổi bật của Oscilloscope Siglent SDS1202X +

Màn hình LCD độ nét cao

10 phím tắt chức năng dễ dàng sử dụng.

Hiển thị đầy đủ các thông số: Điện áp, giá trị trung     bình, giá trị tối thiểu, giá trị tối đa và độ lệnh chuẩn.

Dung lượng đo lớn lên tới 14Mpts / kênh cho phép người dùng thu được nhiều tín hiệu hơn và có thể phóng to vào khu vực quan tâm nhờ chức năng Zoom.

Chức năng Pass / Fail tốc độ cao dựa trên phần cứng

Tích hợp bộ tạo dạng sóng 25MHz

Ngoài các tính toán dạng sóng cơ bản +, -, ×, ÷ máy còn có thêm FFT, tích phân, vi phân và căn bậc hai.

Phân biệt nhiệt độ bằng màu sắc: Sự kiện có tần suất hoạt động nhiều thường có nhiệt độ cao hơn và được phân biệt bằng màu sắc.

Tốc độ ghi dạng sóng lên tới 400.000 wfms / s

2 kênh analog và 16 kênh kỹ thuật số cho phép người dùng tính toán giải mã tín hiệu chỉ trên 1 chiếc máy.

Nhiều chức năng triger đa dạng: Edge, Slope, Pulse, Video, Windows, Runt, Interval, Time out (Dropout), Pattern, IIC,SPI, UART/RS232, LIN, and CAN

Chế độ xem lại lịch sử dạng sóng và chế độ thu thập phân đoạn (chuỗi)

Thông số kỹ thuật của máy Máy hiện sóng Siglent SDS1202X +
