May Hien Song R&s Rtc1000 Oscilloscope Rohde Schwarz

Máy hiện sóng R&S RTC1000 (50 MHz ~ 300 MHz)

Giá: Liên Hệ

Model: RTC1002
Băng thông: 50 MHz đến 300 MHz
Tốc độ lấy mẫu tối đa: 2 Gsample/s
Độ sâu bộ nhớ tối đa: 2 Msample
MSO (Dao động ký tín hiệu hỗn hợp): 8 kênh kỹ thuật số, tùy chọn, có thể lắp thêm sau
Bộ tạo mẫu: Mẫu 4-bit với tốc độ lên tới 50 Megabit/giây

CÔNG TY TMTECH

100% sản phẩm chính hãng
Sản phẩm chất lượng
Hỗ trợ tư vấn miễn phí
Vận chuyển lắp đặt toàn quốc
Luôn đổi mới về chất lượng

Thông tin liên hệ

Địa chỉ: Tầng 2, số 110 Trần Vỹ, Phường Phú Diễn, TP. Hà Nội
Hotline: 0866.779388
hienph@tm-tech.vn

Chi tiết

Máy hiện sóng R&S RTC1000 là sản phẩm nổi tiếng của hãng Rohde & Schwarz (Đức). Độ nhạy cao, đa chức năng và mức giá hấp dẫn – đó là những yếu tố tạo nên sự đặc biệt của máy hiện sóng R&S®RTC1000. Từ các nhà phát triển hệ thống nhúng, kỹ thuật viên bảo trì cho đến các nhà giáo dục – dải chức năng rộng của thiết bị đáp ứng nhu cầu của một nhóm người dùng đa dạng. Công nghệ tiên tiến, hiệu suất cao với thiết kế không quạt đáp ứng các yêu cầu khắt khe của khách hàng ngày nay.

🚦 Xem thêm: Máy phát tín hiệu vector R&S SMBV100B

Tính năng & Lợi ích của Máy hiện sóng R&S RTC1000

Thu thập dữ liệu dựa trên phần cứng hàng đầu

Thu thập dữ liệu dựa trên phần cứng hàng đầu cho kết quả đo chính xác

Với tốc độ lấy mẫu lên tới 2 Giga-mẫu/giây và độ sâu bộ nhớ lên tới 2 Mega-mẫu, máy hiện sóng R&S®RTC1000 vượt trội trong phân khúc của nó. Tốc độ cập nhật dạng sóng hơn 10.000 dạng sóng/giây đảm bảo thiết bị phản hồi nhanh, bắt được các lỗi tín hiệu một cách đáng tin cậy. Các công cụ đi kèm cung cấp kết quả nhanh chóng, ví dụ: QuickMeas, kiểm tra mặt nạ (mask tests), FFT, các phép toán, con trỏ và các phép đo tự động (bao gồm thống kê).

Máy hiện sóng R&S RTC1000: chức năng đo lường linh hoạt

QuickView: kết quả chính chỉ với một lần nhấn nút

Nhiều lựa chọn các chức năng đo lường tự động
QuickView: kết quả chính chỉ với một lần nhấn nút
Kiểm tra mặt nạ (Mask test): một mặt nạ mới có thể được tạo dễ dàng chỉ với vài lần nhấn phím
FFT: cách dễ dàng để phân tích phổ tín hiệu

Phân tích logic với tùy chọn MSO

8 kênh kỹ thuật số bổ sung

Tùy chọn R&S®RTC-B1 biến mọi Máy hiện sóng R&S RTC1000 thành một MSO trực quan với tám kênh kỹ thuật số bổ sung. Máy hiện sóng thu thập và phân tích tín hiệu từ các thành phần analog và kỹ thuật số trong một thiết kế nhúng – đồng bộ và tương quan thời gian với nhau. Ví dụ, độ trễ giữa đầu vào và đầu ra của bộ chuyển đổi A/D có thể được xác định một cách thuận tiện bằng cách sử dụng các phép đo con trỏ.

Máy hiện sóng R&S RTC1000: Phân tích bus nối tiếp

Kích hoạt và giải mã dựa trên phần cứng

Các giao thức như I²C, SPI và CAN/LIN thường xuyên truyền các thông điệp điều khiển giữa các mạch tích hợp. Máy hiện sóng R&S RTC1000 có các tùy chọn linh hoạt cho việc kích hoạt và giải mã giao diện nối tiếp cụ thể theo giao thức. Việc thu thập chọn lọc và phân tích các sự kiện và dữ liệu liên quan là khả thi. Với việc triển khai dựa trên phần cứng, hoạt động trơn tru và tốc độ cập nhật cao được đảm bảo ngay cả trong các lần thu thập dài. Điều này mang lại lợi thế, ví dụ, để thu thập nhiều tín hiệu bus nối tiếp được đóng gói.

Vôn kế kỹ thuật số

Đo và hiển thị điện thế

Để đo lường đồng thời, R&S®RTC1000 có một vôn kế kỹ thuật số (DVM) ba chữ số và một bộ đếm tần số sáu chữ số trên mỗi kênh. Các chức năng đo lường được cung cấp bao gồm DC, AC + DC (RMS) và AC (RMS).

Máy hiện sóng R&S RTC1000: Bộ tạo dạng sóng và mẫu

Tạo kích thích analog và kỹ thuật số

Bộ tạo dạng sóng và mẫu tích hợp R&S®RTC-B6 với tốc độ lên tới 50 Mbit/s rất hữu ích cho mục đích giáo dục và để triển khai phần cứng nguyên mẫu. Ngoài các dạng sóng thông dụng như hình sin, hình vuông/xung, hình tam giác và nhiễu, nó còn tạo ra các mẫu 4-bit. Các dạng sóng và mẫu có thể được nhập từ tệp CSV hoặc sao chép từ các dạng sóng của máy hiện sóng. Bạn có thể xem trước các tín hiệu trước khi phát lại để nhanh chóng kiểm tra tính đúng đắn của tín hiệu. Các mẫu được xác định trước cho ví dụ như I²C, SPI, UART và CAN/LIN được cung cấp.

Máy kiểm tra linh kiện (Component Tester)

Xác định đặc tính dòng-áp bằng máy hiện sóng

Bạn cũng sẽ hưởng lợi từ công cụ kiểm tra linh kiện đi kèm. Các tần số đo 50 Hz và 200 Hz được cung cấp để hỗ trợ việc tìm kiếm các linh kiện bị lỗi có thể gây mệt mỏi cho bạn. Và vì một bức tranh đáng giá hơn ngàn lời nói – hay đúng hơn là ngàn giá trị – bạn sẽ có thể nhận ra ngay lập tức nếu việc phân tích lỗi của mình đi đúng hướng.

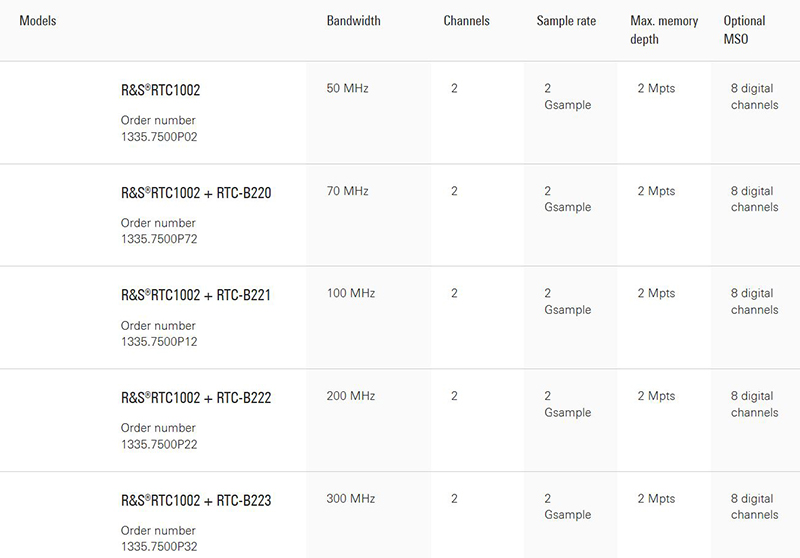

Thông số kỹ thuật của Máy hiện sóng R&S RTC1000

🚦 Vui lòng xem và download: Brochure & Specifications

Model May Hien Song R&s Rtc1000 Oscilloscope Rohde Schwarz
