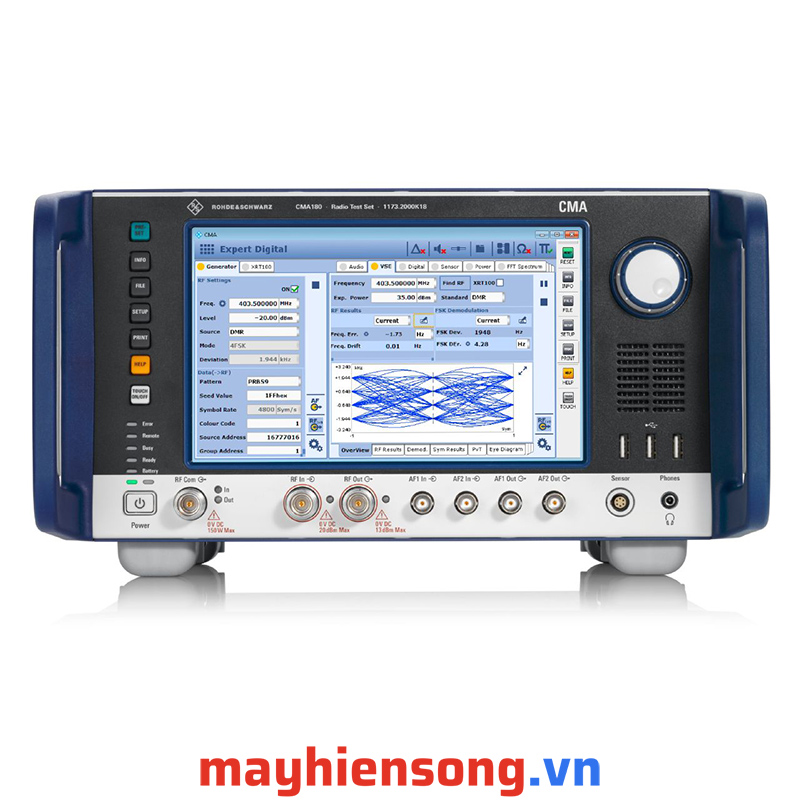

Máy đo vô tuyến R&S CMA180 (radio test set)

Máy đo vô tuyến R&S CMA180 được tích hợp máy phân tích phổ quét, với nhiều tùy chọn cấu hình linh hoạt, giúp thiết bị trở thành công cụ lý tưởng để kiểm tra mọi loại thiết bị đầu cuối (DUTs).

Đo lường bộ thu và phát kỹ thuật số

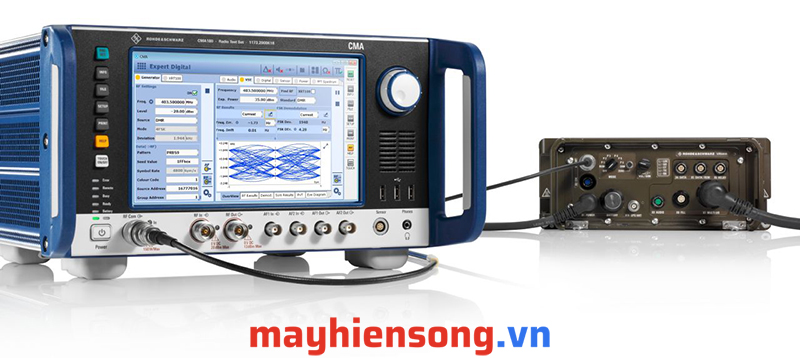

Máy đo vô tuyến R&S CMA180 có thể tạo ra tín hiệu kiểm tra cho các tiêu chuẩn radio kỹ thuật số. Nội dung tín hiệu có thể được cấu hình để phù hợp với các yêu cầu kiểm tra. Ví dụ: tín hiệu có thể chứa các âm kiểm tra âm thanh hoặc chuỗi bit ngẫu nhiên giả (PRBS). Các tham số tín hiệu như mã màu DMR có thể được cấu hình trực tiếp trên giao diện GUI trực quan của thiết bị, giúp việc kiểm tra bộ thu theo các tiêu chuẩn kỹ thuật số như DMR, NXDN, APCO P25 và dPMR trở nên dễ dàng.

Bộ phân tích tín hiệu vector tích hợp có thể giải điều chế tín hiệu kỹ thuật số và cung cấp kết quả, bao gồm: sơ đồ mắt (eye diagram), phân bố ký hiệu và các giá trị vô hướng như độ lệch tần số và EVM. Điều này giúp R&S®CMA180 phân tích được nhiều loại tín hiệu kỹ thuật số khác nhau.

Người dùng chỉ cần chọn tiêu chuẩn muốn kiểm tra, bộ thiết lập sẽ tự động áp dụng các tham số phân tích phù hợp. Máy đo vô tuyến R&S CMA180 hỗ trợ các tiêu chuẩn như: DMR, dPMR, NXDN, APCO P25, TETRA và LTE. Việc đo lường tín hiệu số và tín hiệu tương tự đều có thể được thực hiện chỉ với một lần nhấn nút. Kết quả được hiển thị tổng quan và chi tiết thông qua biểu đồ và đồ thị.

R&S®CMArun có sẵn để điều khiển chuỗi kiểm tra. Nó cung cấp giao diện người dùng đồ họa (GUI) để lập trình một chuỗi kiểm tra. Các cài đặt riêng lẻ và nhiệm vụ đo lường có thể được cấu hình và sắp xếp theo một trình tự cụ thể. Các chuỗi lệnh, vòng lặp và câu truy vấn điều kiện giúp người dùng dễ dàng tạo và thực hiện các chuỗi kiểm tra phức tạp.

Mỗi cài đặt và giá trị đo được đều được ghi lại và tổng hợp trong một báo cáo. Đối với các phép đo có giá trị giới hạn, các chỉ báo đạt hoặc không đạt có thể được hiển thị.

Không cần cấu hình phức tạp, chỉ với một cú nhấp chuột đơn giản, máy đo vô tuyến R&S®CMA180 có thể thực hiện việc tinh chỉnh hoàn chỉnh cho các thiết bị sử dụng FM, APCO P25 và LTE của radio L3Harris (các mẫu: XL-200P/M, XL-185P/M, XG-100M).

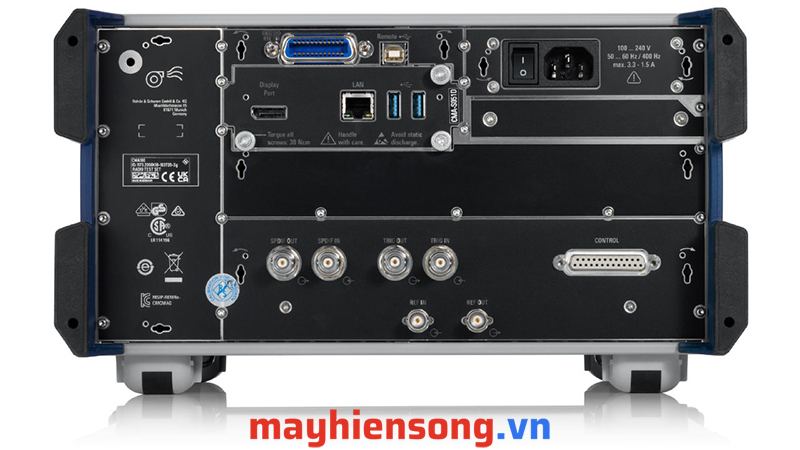

Thiết bị R&S®CMA180 có thể được trang bị nguồn điện xoay chiều (AC) để hoạt động trong dải điện áp từ 110 V đến 250 V, hoặc nguồn điện một chiều (DC) để hoạt động trong khoảng 10 V đến 30 V.

Khi sử dụng nguồn DC, máy đo vô tuyến R&S CMA180 cũng có thể được cấp nguồn từ nguồn điện của xe ô tô. Nguồn DC có thể kết nối với bộ chuyển đổi AC/DC bên ngoài để hoạt động với điện áp AC từ 110 V đến 250 V.

Ngoài ra, một bộ pin tùy chọn giúp thiết bị đạt tính di động tối đa, biến R&S®CMA180 sử dụng nguồn DC trở thành thiết bị kiểm tra cầm tay, dễ dàng mang đến kiểm tra trực tiếp tại vị trí thiết bị cần đo (DUT).

ILS, đèn hiệu đánh dấu VOR và VoIP
Chất lượng tín hiệu vượt trội khiến R&S®CMA180 trở thành một thiết bị kiểm tra vô tuyến cực kỳ linh hoạt cho máy bay. Máy đo vô tuyến R&S CMA180 có thể phân tích các tín hiệu ILS, VOR và marker beacon dành cho hệ thống hạ cánh máy bay cũng như các tín hiệu vô tuyến hàng không. Được trang bị pin và ăng-ten, R&S®CMA180 là một thiết bị độc lập lý tưởng cho bảo trì máy bay. R&S®CMA180 tích hợp một bộ tạo và phân tích VoIP theo tiêu chuẩn EUROCAE ED-137B/C. Giao diện VoIP được tích hợp hoàn toàn trong R&S®CMA180.
