RF terminations là gì?

RF terminations (kết thúc RF hay điện trở kết thúc RF) là các thành phần được sử dụng để kết thúc đường truyền tín hiệu, thường là cáp đồng trục, một cách chính xác để tránh phản xạ tín hiệu và đảm bảo tính toàn vẹn của tín hiệu trong lĩnh vực điện tử, đặc biệt là trong các mạch tần số vô tuyến (RF).

Mục đích

RF terminations được sử dụng để hấp thụ năng lượng tín hiệu tại cuối đường truyền, ngăn không cho tín hiệu phản xạ trở lại nguồn phát. Điều này rất quan trọng trong các ứng dụng RF và vi sóng, nơi mà các phản xạ tín hiệu có thể gây ra các vấn đề như suy giảm tín hiệu, nhiễu và các vấn đề về hiệu suất khác.

Nguyên lý

Kết thúc RF hoạt động bằng cách khớp trở kháng của đường truyền với trở kháng của thiết bị kết thúc. Điều này có nghĩa là trở kháng của đầu cuối (thường là điện trở) phải bằng với trở kháng đặc trưng của cáp (ví dụ: 50 Ohm hoặc 75 Ohm).

Ứng dụng

RF terminations được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

Các hệ thống viễn thông (ví dụ: điện thoại di động, thiết bị vô tuyến).
Các hệ thống đo lường và kiểm tra RF (ví dụ: trong phòng thí nghiệm).
Các hệ thống phát sóng (ví dụ: truyền hình, radio).
Các hệ thống radar và các ứng dụng vi sóng khác.

Các loại RF terminations

Có nhiều loại RF terminations khác nhau, bao gồm:

Điện trở kết thúc (Termination Resistors): Là các điện trở được sử dụng để kết thúc các đường truyền tín hiệu.
Đầu nối kết thúc (Termination Connectors): Là các đầu nối có tích hợp điện trở kết thúc.

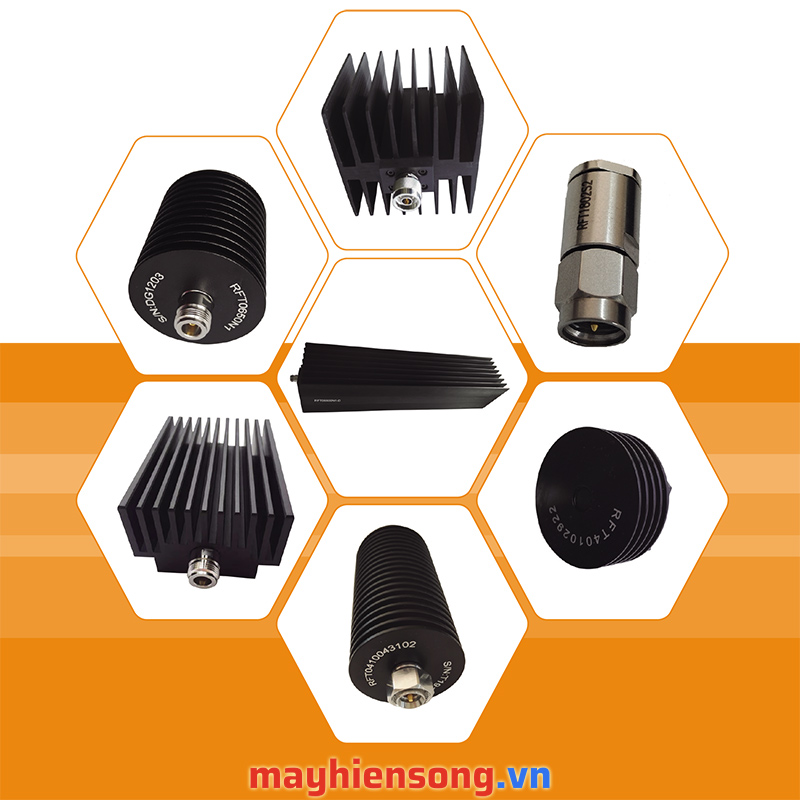

Đầu cuối đồng trục (Coaxial Terminations): Là các đầu cuối được thiết kế đặc biệt cho cáp đồng trục.

Tầm quan trọng của RF terminations

Việc sử dụng RF terminations phù hợp là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống RF. Nếu không có kết thúc phù hợp, các tín hiệu phản xạ có thể gây ra nhiều vấn đề, bao gồm cả việc giảm hiệu suất và có thể làm hỏng thiết bị.
